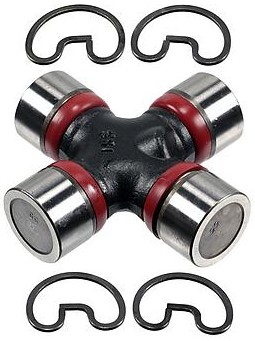

ドライブシャフトの“U”-ジョイント  その2

ファイル 246-1.jpg

部品屋やネットで扱っているU-ジョイントにはメーカーの種類が色々あります。 それらの多くが異なる部品番号を使用し、サイズの表示が少ない為に比較が困難です。

ACDelco(GM純正の電気関係部品を多く製造)製の場合は、フォード E350 に使われている可能性のあるU-ジョイントの部品番号は少なくとも、45U0103、45U0105、45U0106、45U0115、45U0118、45U0141、45U0144、45U0123等があります。 この中にはサイズが同じでもグリースニップルの有無もありますが、基本的にはベアリングキャップの直径が1-1/16(1.062インチ)と1-3/16(1.188)の2種類の様です。 (此れまでに調べた限りでは、フォードE150、E250、E350、F150、F250、F350は4方向同じサイズのキャップを使用し、上の2種類のどちらかである事はほぼ間違いありません)


本日、2軒のフォードデイーラーに電話で問い合わせ、更に1軒に行ってみました。

電話の2軒は両方共ほぼ同じ説明(正確性に欠ける)で、1990年代の車は古くてVINから特定は困難である事と、VINからネットで調べた138インチのホイールベースは当てにならないので車に示されているホイールベースを調べる様に言い、最終的にはキャップを測定しなければ確実では無いとの事でした(不親切)。

直接話したデイーラーも曖昧で、価格は最初に$81.65と言い、部品店で販売されている社外品の価格は約1/5である事を説明すると調べ直して、2種類あってフロントとセンターは4635C-xxxxxで$48.32、リヤーは4635D-xxxxxで$44.99との事でした。 ドライブシャフトに中間支持が無い場合(2点支持)は4635C-xxxxxと4635D-xxxxxとの2種類が必要との説明でしたが、此れは明らかに誤りであると想像が付きました(此れまでネットで調べた結果は、1本ドライブシャフト(2点支持)の場合は全て前後同じサイズ)。

次に在庫種類の多い個人経営の部品屋(チェーン店では無い)に行ったところ時間を掛けて調べて呉ました。 それに依りますと95年式のE350 は1-3/16で94年式は1-1/16の場合と1-3/16の場合があり、95年式でも94年の早い時期に製造された車は1-1/16の可能性もあり得るとの事でした。 1つ気になったのは、3点支持の場合、デイーラーと異なり3個共同じサイズとの説明(コンピューターの用途説明)でした。

結局次の理由で1-3/16を2個購入しました。
•  此れまで調べた中で信頼の置けそうな説明は多くが前後共1-3/16
•  このE350はクラスC用に造られたシャーシーであるのでF150 が使用する1-1/16(小さい)とは考え難い
•  店員が熱心に調べて呉れて信頼出来そうであった
•  此れまで調べた結果から1-3/16である可能性が高い事を感じていた

参考: 異なるフォードデイーラーに言われたE350 用Uジョイントの価格は$44.99、$48.32、$65.00、$70.05、$71.55、$81.65でした。 同じ価格が幾つかあれば少しは共通点が見出せるのですが、車の仕様(年式やモデル等)からもU-ジョイントの用途からも的確な説明(情報)が得られず、難しい選択でした。


知っている人に取っては簡単な事なのですが。

何れの場合も結果をお知らせします。

ドライブシャフトの“U”-ジョイント  その1

最近、フォードE350 用ドライブシャフトの“U”-ジョイントを調べていましたら、適合する“U”-ジョイントを特定する事が非常に難しい事を知りました。 調べれば調べる程難しく成ります。 特に、次の様なサイトを読むと必要以上の事が書かれてあり特定し難くなります。
http://www.driveshaftspecialist.com/HTML%20Measure/UJ%20ID%20Guide.html
http://www.therangerstation.com/Magazine/summer2008/ujoints.htm

グリースニップルの有無やメーカーはそれほど問題ではありませんが、サイズ(キャップ)が異なる物は使用不可能です。

難しい理由:
•  ネットに“U”-ジョイントを販売する会社が多数あるが適応説明が異なる
•  同じ車種でも販売会社により部品サイズが異なる
•  VIN(又は車種)で調べても異なるサイズが表示される
•  販売会社に依ってはキャップの寸法測定を義務付ける
•  2点支持と3点支持では異なる部品番号表示が有れば、同じ部品番号もある
•  部品屋(4店)の車種別“U”-ジョイントの説明(仕様)が微妙に食い違がう

例:
部品店1はE350のホイールベースの長い3点支持は大きい方の“U”-ジョイント、一般クラスC用ホイールベース(138インチ)は2点支持で小さい方の“U”-ジョイント。 E350 とF350では全く同様、エンジンサイズに依って異なる。

部品店2はF350 (2点支持の場合)は大きな方の“U”-ジョイント、E350は小さい方の“U”-ジョイント。

ACDelcoの部品番号(E350 に適合すると思われるサイズ)で適合車種を調べると驚きです、4871車種に適応、しかもGM車種に限らずフォードやダッジ、更には乗用車にも適応車種が沢山あります。 (乗用車の多くは年式が古く、昔は頑丈な部品が使われて居た事を示す)
http://parts-catalog.acdelco.com/catalog/BuyersGuideSearch.php?BGRequest=1&part=45U0123&catalog=5570&parttype=3455


E350の2点支持は大きな方の“U”-ジョイントが適合すると考えていますが、確信(90%以上の確立)はありません。

今回、最初にデーラーで調べた際に価格が部品店(社外品)の4倍でしたのでデーラーは無視して来ましたが、最終的な判断はデーラーの意見を聞いてからにします。 デーラーは全て同じ情報(部品情報ソフト)を使用しますが、判断に困る様な説明が聞かされてデーラー数社と話す事に成る様な気がします。
